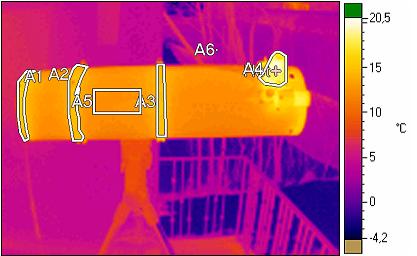

Thermografisches Verhalten eines 10" Newton-Teleskops: Tubus von der Seite

 OTA von der Seite  OTA von der Seite

IR20060318_0014.is2

Markers:

Label

Emissivity

Background

Average

Std Dev

Max

Min

A1

0,87

20,0

13,94

1,95

15,3

7,0

A2

0,87

20,0

14,06

0,76

14,8

9,3

A3

0,87

20,0

14,51

0,38

15,1

12,7

A4

0,87

20,0

17,78

1,56

19,6

10,4

A5

0,87

20,0

12,42

0,22

13,1

12,0

A6

0,87

20,0

0,00

0,00

0,0

0,0

Hot

0,87

20,0

19,63

0,00

19,6

19,6



Info:

File Location

\Thermografie\Scope\IR20060318_0014.is2

Image Time

18. Mär. 06 02:13

Emissivity

0,87

Background Temp

20,00 °C

Image Range

~-4,19 to 19,63 °C

Average Temp

~6,07 °C

Calibration Range

0,0 to 100,0 °C

Lens

0512xxx, 10.5mm/F.8

Camera S/N

FLXT.05.12.xxx


Notations:
Emissionsfaktor nach Tabelle („black metal shine") auf K= 0,87 eingestellt
                        Außentemperatur (Luft): 6,5 °C (Thermometer an Außenwand)
                        Innentemperatur (Luft): 20 °C
                        Wetter: bewölkt, keine Sonne sichtbar

(A1) Spiegelseite, Metallring schwarz, außen am Tubusrohr

(A2 / A3) Rohrschellen, Aluminium massiv schwarz

(A4) Okularauszug, Standard original

(A5) Tubus-Temperatur
