(Dezember 2015 - Jänner 2016)


Der Zusammenbau der Komponenten gestaltete sich recht einfach.

Folgende Geräte habe ich verwendet:

Arduino Uno Clone (mein originaler Arduino war leider defekt)              ~ € 13.—

Adafruit Motorshield V2.3                                                                            ~ € 30.—

Temperatursensor I²C MCP9808                                                               ~ € 8.—

Gehäuse für Arduino                                                                                        ~ € 13.—

Netzgerät für den Arduino 12VDC/ 1,5A                                                            ~ € 15.—

Taster & Gehäuse für Handbedienung                                                                ~ € 15.—

Schrittmotor PSM42BYGHW603 1,8° (12V)                                            ~€ 16.—

Wichtig ist beim Schrittmotor neben dem Drehmoment (0,38 Nm) auch die Spannung, da ich die Spulen immer bestromt lasse. Damit ist ein Haltemoment gegeben, das verhindert, dass sich der Fokusser während des Fotografierens bewegt. Versuche mit einem kleineren Motor (6V) führten zu einer starken Überhitzung.

Die Materialkosten betrugen rund € 110 .—zuzüglich der Kosten für die mechanische Ankopplung, dazu aber später mehr.


Temperaturfühler, Schrittmotor, Arduino im Gehäuse und Handsteuerbox

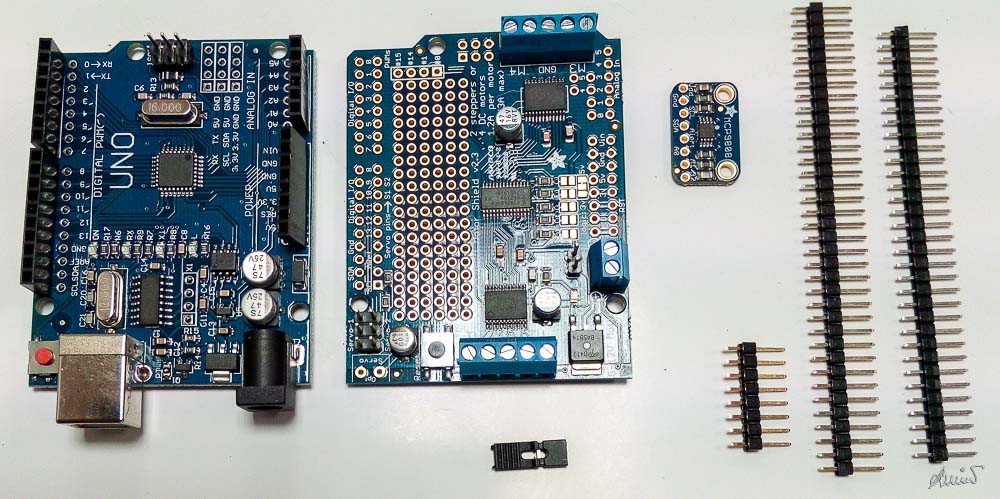

Arduino Uno, Motorshield und Temperatursensor (klicken für großes Bild)

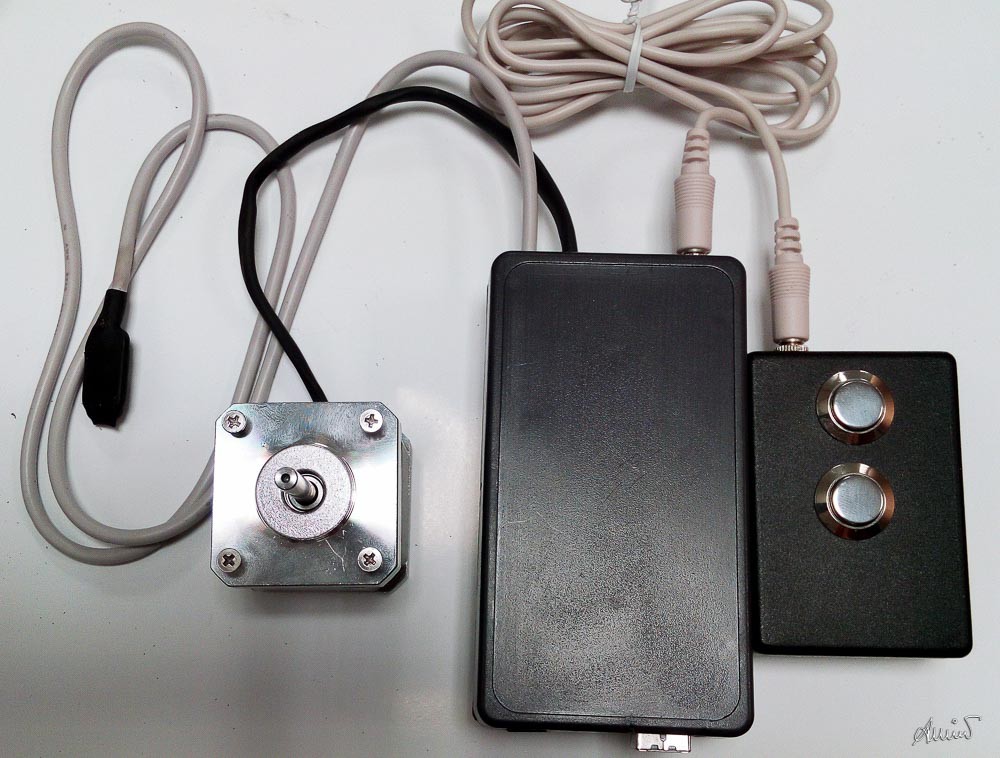

Temperaturfühler, Schrittmotor, Arduino im Gehäuse und Handsteuerbox
Temperaturfühler, Schrittmotor, Arduino im Gehäuse und Handsteuerbox (klicken für großes Bild)
