YAAMS :: yet another
astronomical measurement software ::
Download von yaams.zip (360 kB) Version 1.0 (07.02.2007)
Was ist yaams?
Als Besitzer eines optischen
Konverters (welchen ich in erster Linie für die
Astrofotografie einsetze) der Vergößerungen von 3x
bis 8x nahezu verlustfrei ermöglicht, war ich schon seit
einiger Zeit daran interessiert, die wahre Brennweite des gerade
aktuellen Setups zu ermitteln.
Es gibt natürlich schon viele Programme die dieses Problem
abdecken, aber ich wollte eine möglichst einfache
Lösung die mit einem einzigen Programm das gewünschte
Ergebnis liefert. Bestimmt gibt es im WWW auch schon eine Software die
genau meinen Vorgaben entspricht, ich habe sie nur leider nicht
gefunden ;-)
Daher habe ich mein altes Delphi ausgepackt und yaams geschrieben.
Installation
Entpacken Sie die Zip-Datei in ein Verzeichnis Ihrer Wahl und starten Sie das Hauptprogramm "yaams.exe".
Wie
funktioniert das Programm?

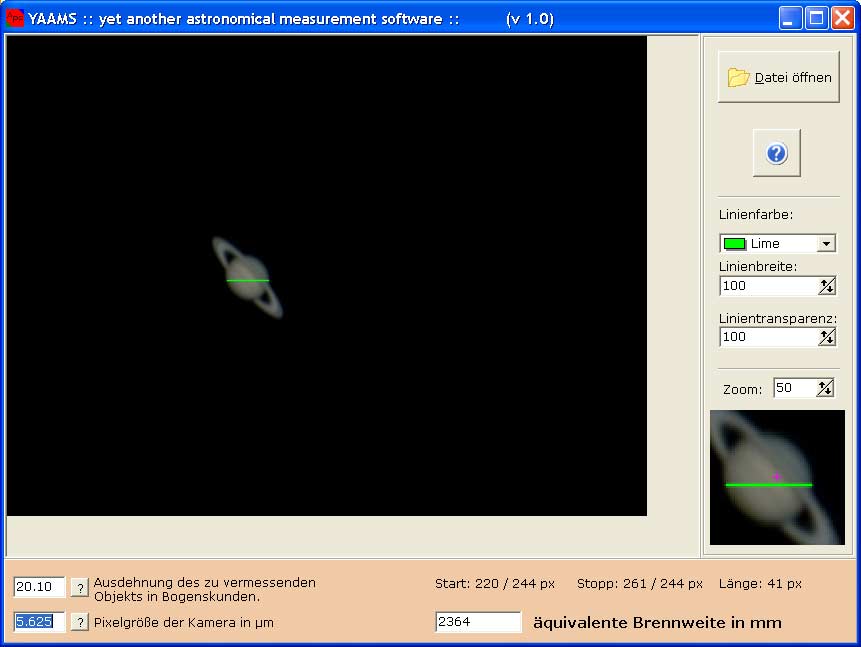

Laden Sie mit dem Knopf "Datei
öffnen" ein beliebiges Bild in Originalgröße, dass sie
Vermessen wollen. Im
Dateidialog existiert eine kleine Bildvorschau um die Auswahl zu
erleichtern.
Im Moment unterstützt das Programm nur Bilddateien im "JPEG"
bzw. "BMP" Format.
Danach ermitteln Sie den
Durchmesser des Objektes zum
Zeitpunkt der Aufnahme, z.B. mit www.calsky.com
und tragen den Wert (in Bogensekunden) in das Feld links unten
ein.
Nun müssen Sie noch die Pixelgröße der
Kamera eingeben, einige Werte werden aufgelistet, wenn sie den Knopf
"?" neben dem Feld drücken.
Nachdem nun alle Einstellungen korrekt vorgenommen wurden, können Sie mit der Maus und der gedrückten linken Maustaste über das geladene Bild eine Linie ziehen, die dem Durchmesser des Objektes entspricht. Die Zoomfunktion rechts unten dient als Hilfsmittel um die Genauigkeit der Messung zu erhöhen.
Eine neue Maßlinie und die Neuberechnung der Brennweite erfolgen durch das wiederholte Zeichnen einer Linie.
Rechts an der Seite
können Sie zusätzlich die Farbe, die Breite und die
Transparenz der Maßlinie
auswählen.
Der Zoomfaktor im Vorschaufenster wird erhöht, je kleiner der
Wert im dazugehörigen Feld ist.
TIP: Man kann ein Feld an der rechten Seite auswählen, danach den Mauszeiger auf das geladenen Bild bewegen, mit der Rolltaste der Maus den Wert verändern und dabei im Zoomfenster das Ergebnis beobachten.
Zu beachten ist bei dem Rechenergebnis natürlich eine gewisse Ungenauigkeit, die sich nach dieser Methode nicht vermeiden lässt. Die Änderung der Strichlänge im obigen Beispiel um nur ein Pixel ergibt eine Brennweitenänderung von ca. 50mm, somit kann man die Dezimalstellen bis 10^2 praktisch vernachlässigen.
Known
Bugs – bekannte Fehler | Features
Ich schrieb das Programm in
kürzester Zeit eigentlich nur für mich,
möglicherweise findet es aber noch jemand nützlich...
Da das Programm zu meiner
Zufriedenheit funktioniert habe ich es so wie es ist hier eingestellt.
- Bitmap-Bilder mit einer Farbtiefe von 1 Bit werden nicht korrekt verarbeitet
- Die korrekte Berechnung erfolgt unter der Voraussetzung, dass der Detektor quadratische Pixel besitzt. Rechteckige Pixel werden nicht berücksichtigt
- Es werden keinerlei Einstellungen im System gespeichert (könnte natürlich auch ein Feature sein)
History
Version 1.0 [07.02.2007]
Erste öffentliche Version
Credits – Danksagung
Verwendet die Komponente "EZLines"
von E.Z. Jordens
Beinhaltet Komponenten der OpenSource Bibliothek "JEDI-VCL"
Berechnungen
nach Thierry Legault
Falls Sie das Programm benutzen, würde ich mich über eine eMail (app@gmx.at) freuen!
Disclaimer
Das Programm „ist wie es ist" und darf kostenlos weitergegeben werden.
Ich übernehme keine Garantie für Beschädigungen an Hard- und Software bzw. bei Datenverlust durch dieses Programm.
Diese Software ist Freeware,
© Armin P Pressler 2007
